Pakan Bawah Vibroflot Equipment Walking Pile Frame Type Untuk Perbaikan Tanah Liat Lumpur Tanah Liat

BVEM Pakan Bawah Vibroflot Walking Pile Frame Jenis yang digunakan untuk perbaikan tanah lunak lempung lanau

Umpan vibro-bottom adalah aplikasi ekstensi dari vibroflotasi trandisional untuk memperluas jangkauan teknologi vibroflotasi yang berlaku.

Metode vibroflotasi khusus yang dapat mewujudkan bahan pengisi yang langsung mencapai posisi dasar lubang bor waktu nyata pembuatan tiang melalui pipa pengisi yang terpasang pada peralatan vibroflotasi, dan melakukan pembuatan kolom batu atau tumpukan pasir.

Pengembangan Vibroflotasi Umpan Bawah:

1. Sesuaikan lingkup vibroflotasi yang berlaku, dapat digunakan untuk perbaikan tanah lanau, konstruksi lepas pantai, konstruksi metode kering, dan proyek yang memerlukan diameter kontrol yang akurat

2. Sesuai dengan kondisi, peralatan yang disesuaikan dapat direalisasikan untuk melaksanakan konstruksi di bawah situasi yang berbeda

3. Seluruh proses rekaman data konstruksi dan konstruksi otomatis dapat direalisasikan

4. Memfasilitasi pengurangan limbah batu dan melaksanakan konstruksi lingkungan dan hijau

5. Metode kering, air, dan hubungan udara & air dapat diwujudkan

6. Dapat mewujudkan konstruksi kolom batu yang dihancurkan

Jenis rangka tiang pancang berjalan vibroflot feed bawah

Profil struktur

Struktur utama sistem vibroflot umpan bawah tiang tiang pancang berjalan:

1. Vibrator BJZC-BFS-400-180 dengan rongga tekanan udara terkunci ganda yang dirancang.

2. Rangka tiang pancang berjalan ZB200 mendukung host dengan kolom 38m

3. Pelacakan hopper dengan cerat

4. Seluruh proses sistem kontrol otomatis kualitas konstruksi

Ciri

1. Rongga tekanan udara terkunci ganda:

Seperti yang ditunjukkan pada gambar 2, sinyal posisi rongga tekanan kunci ganda yang dipantulkan oleh sensor untuk menunjukkan pintu ruang atas dan pintu ruang bawah terbuka dan tertutup secara bergantian, tekanan udara tertentu selalu dipertahankan dalam pipa pengosongan untuk memastikan kecepatan jatuhnya batu.

Dalam konstruksi area lepas pantai, secara efektif dapat menghindari air luar mengalir ke dalam pipa atau bahkan mengalir kembali ke rongga.Peralatan sistem ini banyak digunakan dalam proyek dengan kedalaman tumpukan besar atau proyek kolom batu vibroflotasi bawah air.

2. Bingkai tumpukan berjalan:

Bingkai dasar tidak hanya dapat bergerak dan berputar 360 derajat dengan vibrator, tetapi juga memindahkan semua peralatan konstruksi (kompresor udara, tangki penyimpanan udara, generator, kabinet kontrol, dll.) pada satu platform secara keseluruhan, sehingga dapat mewujudkan besar -area tiang pancang per unit dan menghindari konsumsi waktu setiap peralatan bantu konstruksi bergerak dengan tiang pancang.Dalam konstruksi lahan skala besar, secara efektif dapat menghemat waktu dan biaya serta meningkatkan efisiensi konstruksi.

3. Pelacakan hopper dengan cerat:

Kapasitas ember pengenal hopper pengangkat adalah 1,2m3, dan kemiringan internal lebih besar dari sudut batu lainnya untuk memastikan pengisian material dengan lancar.Pintu material yang dikendalikan oleh silinder udara dapat mewujudkan pembukaan berurutan pintu hopper dan saluran blanking.

Itu dilampirkan ke trek dan meluncur ke atas dan ke bawah di bawah aksi winch tambahan yang mengangkat tali kawat baja, membuat seluruh proses pengumpanan dan pengangkutan lebih stabil, nyaman dan efisien.

4. Sistem manajemen perekaman data konstruksi otomatis:

Hal ini dapat mewujudkan fungsi remote control dari multi peralatan seperti vibrator start dan stop, pengaturan parameter kualitas tumpukan, makan dan katup.Selama konstruksi, berbagai parameter konstruksi termasuk jumlah pengisi akan dicatat secara real time untuk mewujudkan pemantauan seluruh proses, mengontrol proses konstruksi, dan memastikan konstruksi yang akurat.

Efisiensi aplikasi dan konstruksi

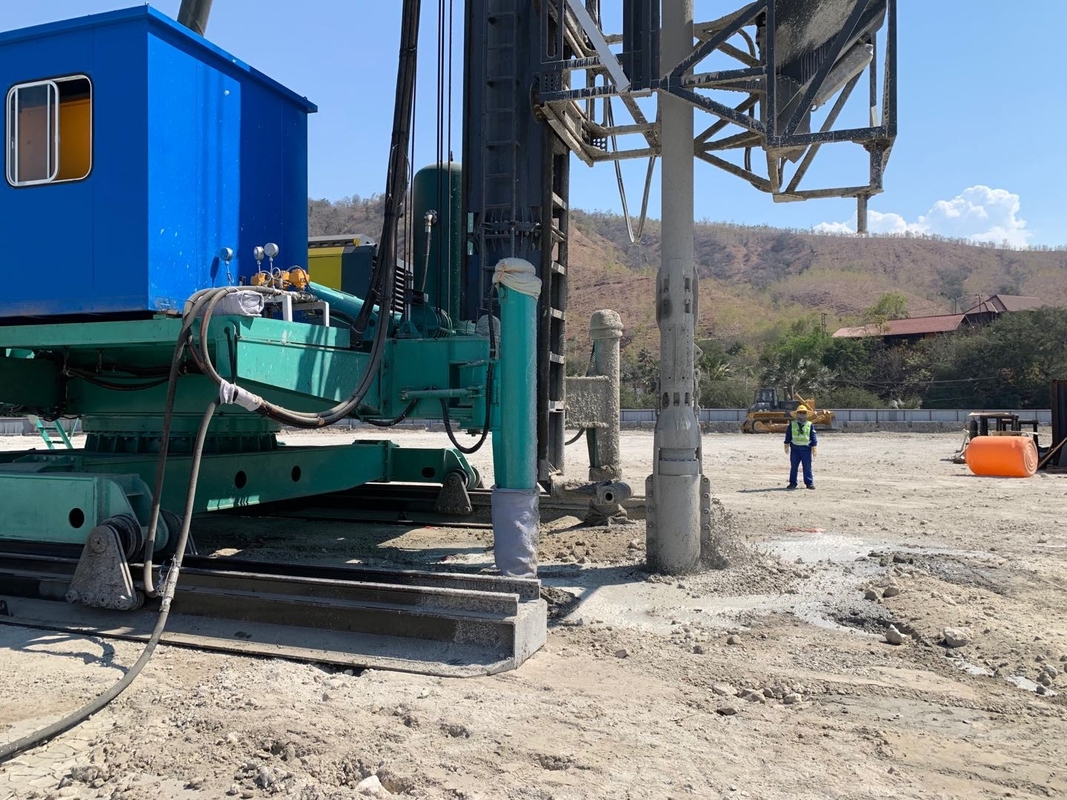

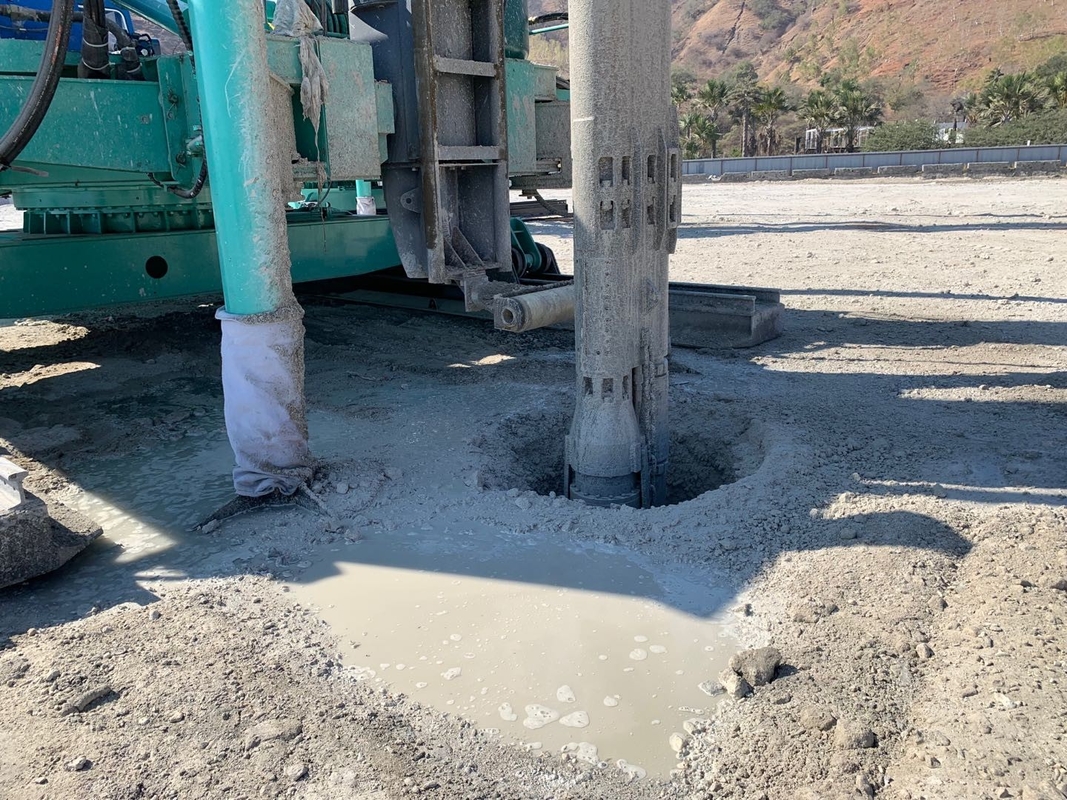

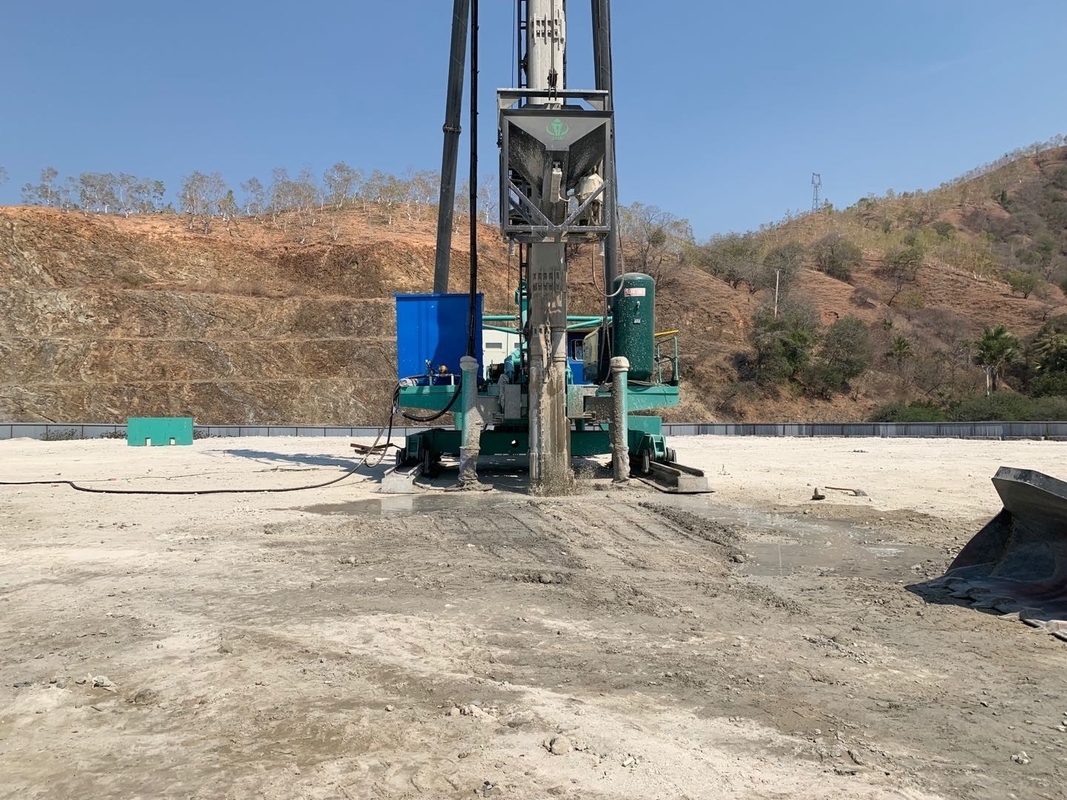

Produk tersebut telah berhasil diterapkan pada konstruksi lahan proyek konstruksi vibroflotasi bottom packing terminal peti kemas baru di Teluk Tiba, Timor Leste.Jumlah total tumpukan kerikil adalah sekitar 37000. Kisaran kedalaman tumpukan adalah 15 ~ 21 m, waktu pembuatan lubang rata-rata adalah 15 ~ 25 menit, waktu enkripsi adalah 30 ~ 35 menit, waktu kerja seluruh tumpukan adalah 50 ~ 70 menit, dan nilai SPT penetrasi maksimum lebih dari 50 pukulan.

Produsen sistem vibroflot umpan bawah--Beijing Vibroflotation Engineering Machinery Co., Ltd (BVEM)

1. Sepuluh tahun R&D pada sistem pakan bawah, set lengkap pertama pemasok vibroflot pakan bawah yang dapat mewakili tingkat mahir di Cina

2. Cheif-editor standar manufaktur vibroflot listrik China

3. Peneliti dan pengembang vibroflotation seluruh proses kontrol kualitas dan manajemen

4. Proyek Tiga Ngarai China, Jembatan Hong Kong-Zhuhai-Macao dan lusinan peserta proyek domestik besar lainnya dan terobosan teknis
